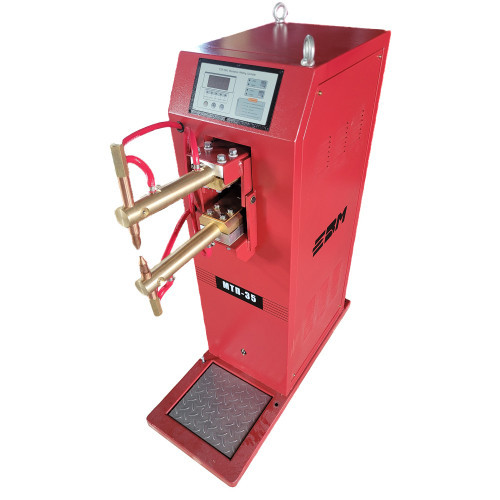

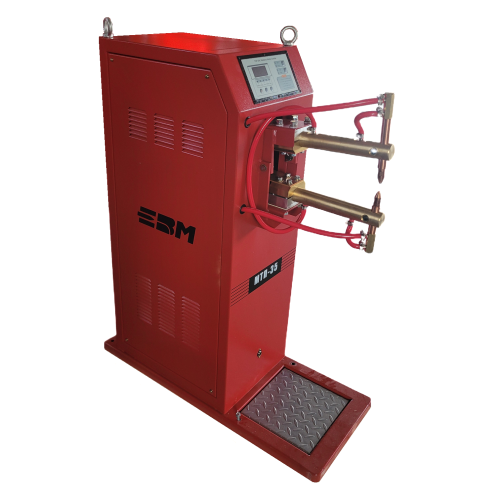

Аппарат точечной сварки ЕВМ МТП-35 с пневмоприводом

Машина контактной сварки ЕВМ МТП-35 - предназначена для контактной точечной сварки листов, прутков, проволоки из углеродистой и низколегированной, нержавеющей стали. Машина колонного типа с пневматическим приводом, радиальным ходом верхней консоли и микроконтроллерным управлением. Максимальная толщина свариваемых листов 3+3 мм.

Для работы требуется водяное охлаждение электродов и консолей.

ОСОБЕННОСТИ

• Пневматический привод сжатия верхней консоли

• Микропроцессорное управление

• Радиальный ход консоли

• Водяное охлаждение консолей и электродов

• Мощность 35 кВА

• Максимальная толщина свариваемых листов: 3+3 мм

• Встроенный блок регулировки сжатого воздуха

ОСНОВНЫЕ КОМПОНЕНТЫ

1 – Контроллер контактной сварки
2 – Корпус аппарата
3 – Блок регулировки давления сжатого воздуха
4 – Электроклапан подачи воздуха
5 – Устройство ввода сетевого кабеля
6 – Разъем подключения педали управления
7 – Разъемы подключения шлангов охлаждения

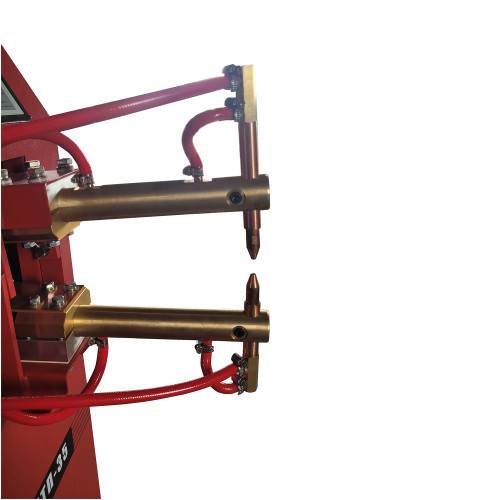

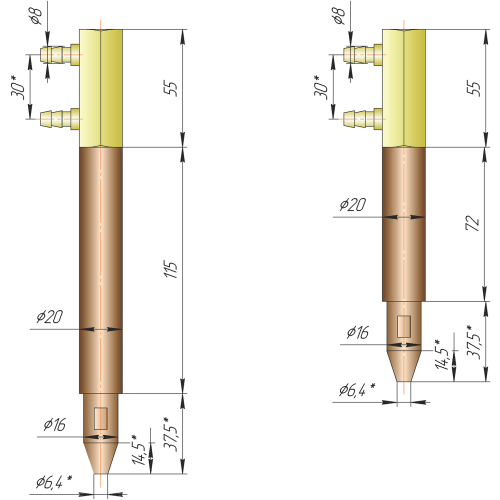

8 – Держатели электродов (2 шт.)
9 – Электроды (2 шт.)
10 – Консоли (2 шт.)

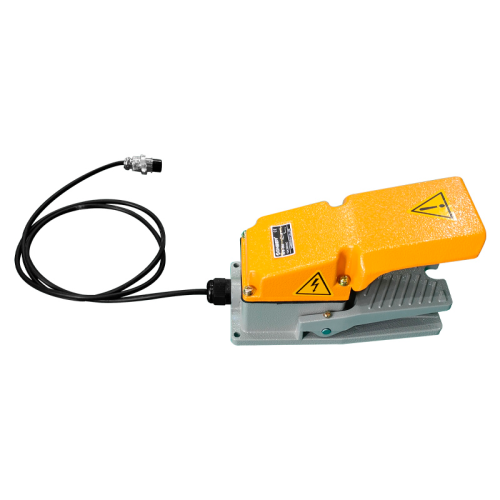

11 – Педаль управления

ПАНЕЛЬ УПРАВЛЕНИЯ

1 – Дисплей
2 – Панель установки сварочных параметров:
·        Предварительное сжатие
·        Сварочный ток
·        Время сварки
·        Выдержка
·        Пауза
3 – Панель выбора режима «Работа/Установка»
4 – Панель выбора режима «Настройка/Сварка»
5 - Панель «Неисправности»

ОХЛАЖДЕНИЕ

Для охлаждения машины можно использовать открытый (возвратная вода выводится из системы) или замкнутый охлаждающий контур (блок водяного охлаждения), с условием, что соблюдаются требования к температуре и расходу воды на входе.

*Блок водяного охлаждения приобретается отдельно.

ХАРАКТЕРИСТИКИ

Модель - МТП-35

Напряжение питающей сети, В - 380 (2 фазы)

Частота, Гц - 50

Номинальная мощность, кВА - 35

Максимальный первичный ток, А - 92

Максимальный сварочный ток, А - 8000

Номинальная продолжительность включения, % - 20

Напряжение холостого хода, В - 3,1 – 5,2

Максимальная толщина свариваемых листов, мм - 3,0 + 3,0

Время точечной сварки, с - 0,02 - 5

Вылет электродов, мм - 270

Максимальное раскрытие электродов, мм - 50

Степень защиты - IP21

Привод сжатия - Пневматический

Давление воздуха, Бар - 6
