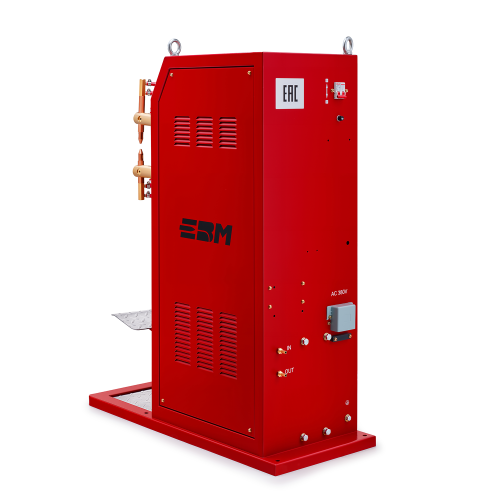

Аппарат точечной сварки ЕВМ МТ-35 с механическим приводом

Машина контактной сварки ЕВМ МТ-35 - предназначена для контактной точечной сварки листов, прутков, проволоки из углеродистой и низколегированной, нержавеющей стали. Машина колонного типа с механическим приводом, радиальным ходом верхней консоли и микроконтроллерным управлением. Максимальная толщина свариваемых листов 3+3 мм.

Для работы требуется водяное охлаждение электродов и консолей.

ОСОБЕННОСТИ

• Механический привод сжатия верхней консоли

• Микропроцессорное управление

• Радиальный ход консоли

• Водяное охлаждение консолей и электродов

• Мощность 35 кВА

• Максимальная толщина свариваемых листов: 3+3 мм

• Встроенный блок регулировки сжатого воздуха

ОСНОВНЫЕ КОМПОНЕНТЫ

1 – Контроллер контактной сварки
2 – Корпус аппарата
3 – Пружина возвратная
4 – Шток
5 – Концевой выключатель
6 – Ограничитель срабатывания концевого выключателя
7 – Разъемы для подключения шлангов охлаждения

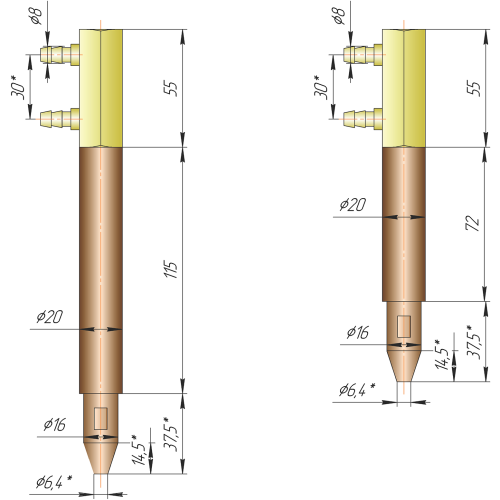

8 – Держатели электродов
9 – Электроды
10 – Консоли

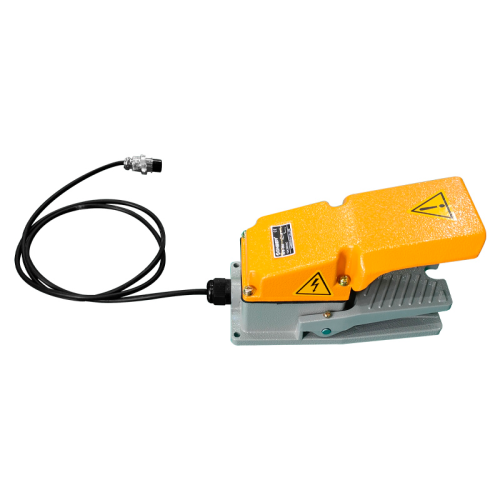

11 – Педаль механическая

ПАНЕЛЬ УПРАВЛЕНИЯ

1 – Дисплей
2 – Панель установки сварочных параметров:
·        Предварительное сжатие
·        Время сварки
3 – Панель выбора режима «Работа/Установка»
4 – Панель выбора режима «Настройка/Сварка»
5 - Панель «Неисправности»

ОХЛАЖДЕНИЕ

Для охлаждения машины можно использовать открытый (возвратная вода выводится из системы) или замкнутый охлаждающий контур (блок водяного охлаждения), с условием, что соблюдаются требования к температуре и расходу воды на входе.

*Блок водяного охлаждения приобретается отдельно.

ХАРАКТЕРИСТИКИ

• Модель - МТ-35

• Напряжение питающей сети, В - 380 (2 фазы)

• Частота, Гц - 50

• Номинальная мощность, кВА - 35

• Максимальный первичный ток, А - 92

• Максимальный сварочный ток, А - 8000

• Номинальная продолжительность включения, % - 20

• Напряжение холостого хода, В - 3,1 – 5,2

• Максимальная толщина свариваемых листов, мм - 3,0 + 3,0

• Время точечной сварки, с - 0,02 - 5

• Вылет электродов, мм - 270

• Максимальное раскрытие электродов, мм - 50

• Степень защиты - IP21

• Привод сжатия - Механический

• Давление воздуха, Бар - 6

• Охлаждение консолей и электродов - Жидкостное

• Расход охлаждающей жидкости, л/мин - 2

• Вес, кг - 115

• Размер, мм - 780х400х1300

Комплект поставки:

Аппарат контактной точечной сварки - 1шт.

Комплект консолей 270мм (верхняя и нижняя) с держателями электродов и стандартными электродами - 1шт.

Руководство по эксплуатации

Дополнительно можно приобрести:

Блок водяного охлаждения

Стандартные электроды

Комплект консолей 500мм (верхняя и нижняя)

Комплект консолей 700мм (верхняя и нижняя)

Комплект специальных консолей другой длинны и/или формы

Комплект специальных электродов
