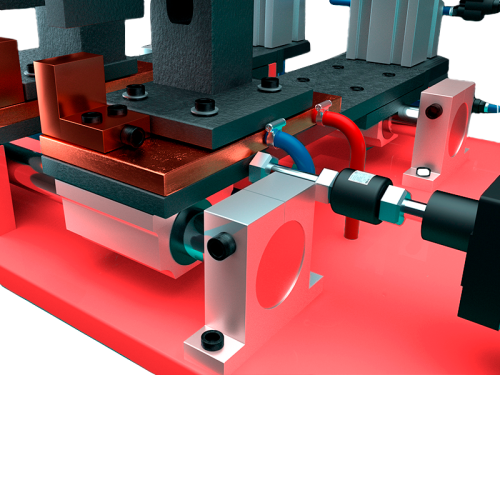

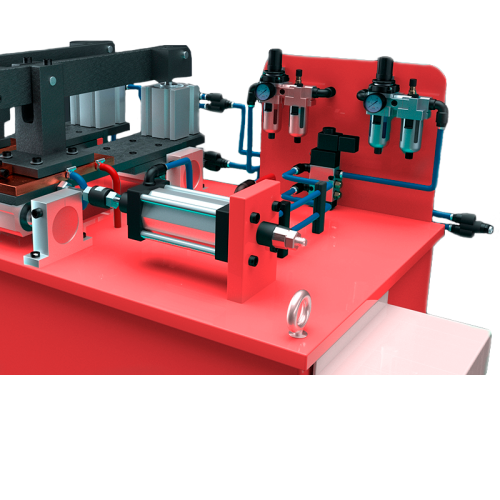

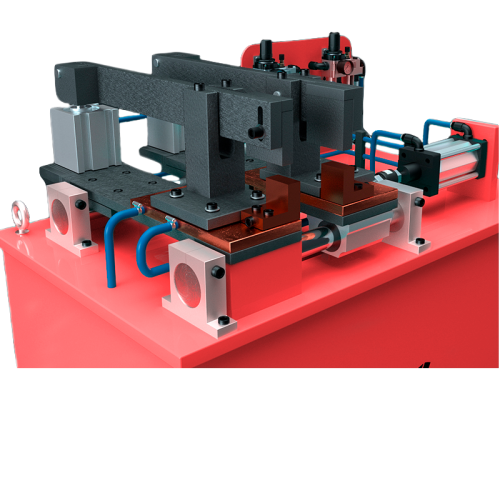

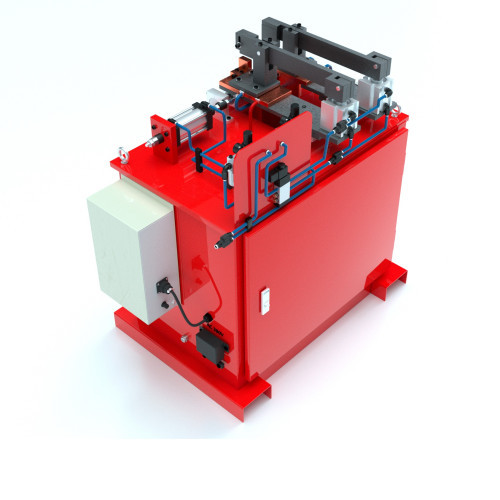

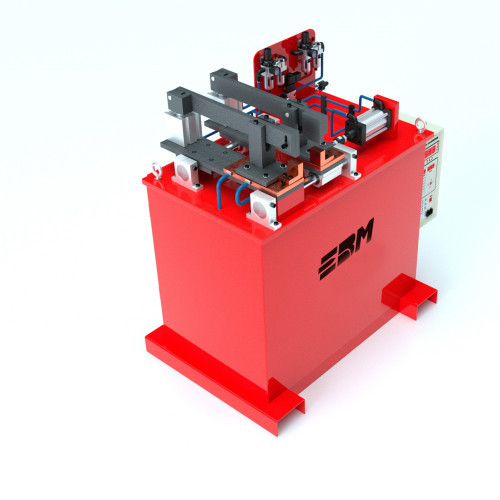

ЕВМ Машина контактной стыковой сварки МСП-50

Машина ЕВМ МСП-50 — это оборудование для контактной стыковой сварки сопротивлением. Оно используется для соединения проволоки, стержней и труб из углеродистой и легированной стали.

Машина функционирует на основе пневматического привода и оборудована электронным блоком с микропроцессором, который даёт возможность контролировать параметры сварки. Процесс сварки регулируется с помощью педали.

Заготовки необходимо вручную размещать в зажимных электродах. Параметры сварки, такие как мощность и усилие сжатия, настраиваются в зависимости от диаметра свариваемых прутков. При нажатии на педаль управления заготовки начинают сближаться автоматически.

Когда концы прутков соприкасаются, они нагреваются за счёт сварочного тока. Затем ток отключается, происходит резкое сжатие, и после остывания образуется надёжное сварное соединение.

Среди особенностей машины МСП-50 можно выделить:

•  наличие пневматического привода;

•  жидкостное охлаждение;

•  электронный блок с микропроцессорным управлением и дисплеем;

•  возможность сохранения сварочных программ в памяти устройства;

•  плавную регулировку сварочного тока;

•  импульсный режим сварки;

•  счётчик сварочных операций;

•  ограничение перегрузки по току при включении.

Полные технические характеристики МСП-50

• Напряжение питания (В): AC 380±15%

• Частота (Гц): 50 / 60

• Максимальная мощность (кВА): 50

• Мощность при 50% (кВА): 31,7

• Непрерывная мощность (кВА): 22,4

• Номинальный первичный ток (А): 131

• ПВ %: 20

• Вторичное напряжение (В): 5

• Максимальное давление между электродами (Н): 4000

• Рабочее давление сжатого воздуха (Мпа): 0,6

• Расход охлаждающей воды (л/мин): 6

• Диаметр свариваемых прутков (мм): 2 - 6

• Уровень изоляции: F

• Степень защиты: IP20

• Вес (кг): 193

• Габариты (мм): 780х600х925
